安裝車胎技術與說明。

服務支援

安裝指南

  1. 安裝指南

    安裝指南

  2. 游標卡尺

    游標卡尺

  3. 保養清潔

    保養清潔

  4. 免責宣言

    免責宣言

  5. 常見問答

    常見問答

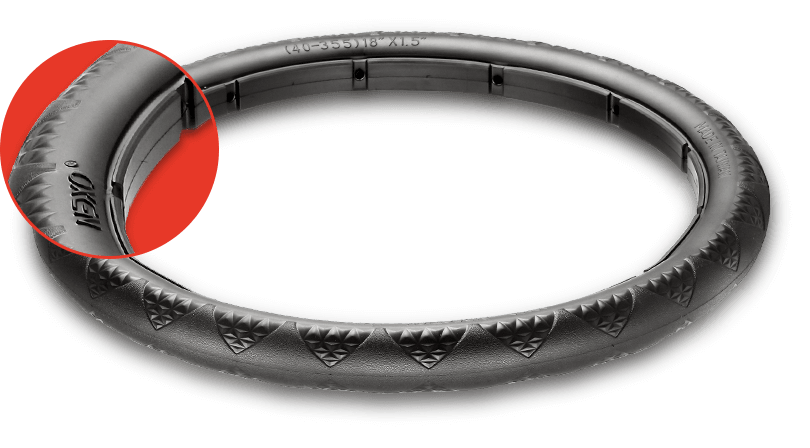

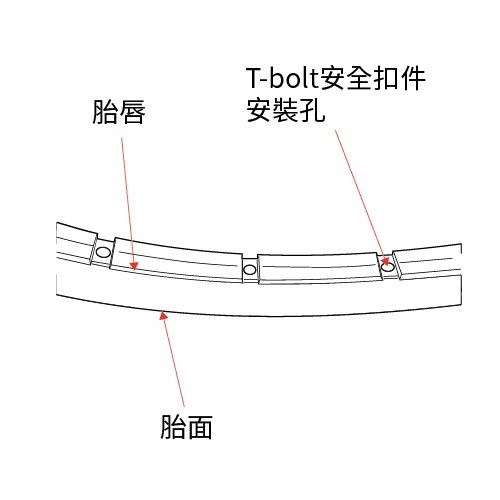

高分子科技胎零組件介紹

T-BOLT 安全扣件
IN-Bar 裝胎棒
STEP
01

選擇合適的 T 型安全扣件 (T-BOLT)

使用游標卡紙丈量寬度,依照測量對照表找到合適的 T-BOLT 尺寸,並使用尖嘴鉗將 T-BOLT 放 置於輪框內,使其不會移動滑落、不易左右晃動,即是正確的 T-BOLT 尺寸。

適合

太短

太長

將 T-BOLT 安全扣件放置於輪框內,旋轉至其固定於輪框。
STEP
02

正確嵌入 T 型安全扣件 (T-BOLT)

將正確尺寸的 T-BOLT 裝入輪胎安裝孔,若將 S 尺寸的 T-BOLT 嵌入L安裝孔則會失去固 定之功能;反之,L 尺寸的 T-BOLT 嵌入 S 安裝孔會破壞輪胎結構。

嵌入應注意事項

請用裝胎棒平面處以適當力氣壓入,才不會造成 T-BOLT 損壞。

請勿使用金屬鐵鎚將其敲入安裝孔,會容易使 T-BOLT 斷裂。

用力嵌入後,可看出 T-BOLT 緊密貼合輪胎安裝孔,完全無縫隙。

若未將 T-BOLT 確實壓入安裝孔,易使 T-BOLT 脫落,無法穩固輪胎,進而導致脫框。

STEP
03

NEXO 輕量化實心車胎套上輪框

提醒:先扣入一個T-BOLT安全扣件可使套入輪胎步驟更易操作。

嵌入應注意事項

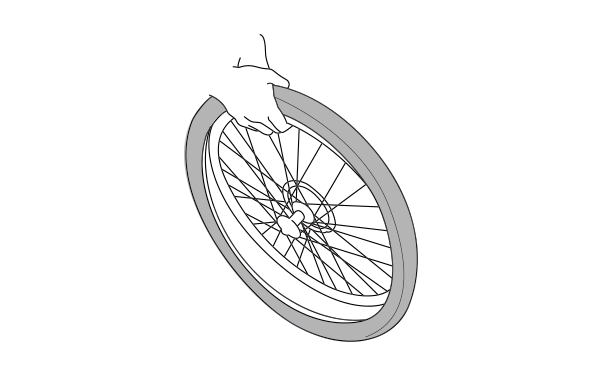

依輪胎上的方向箭頭,確認其行進方向,先壓入兩片胎唇與中間之扣件, 再繫上束帶固定,最後將輪胎與輪框重疊。

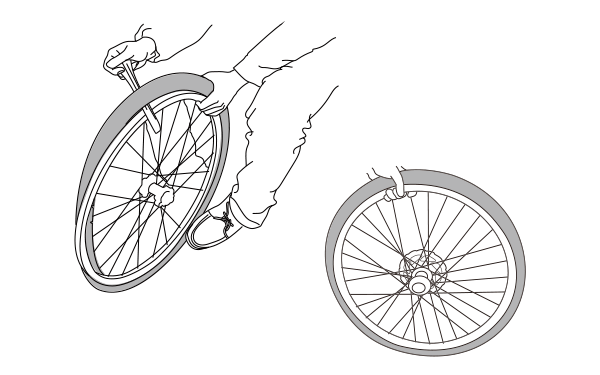

剩下半圈輪胎,利用裝胎棒撐大輪胎並裝上輪框。

STEP
04

壓入車胎胎唇

手持裝胎棒呈斜角對準輪胎溝槽,以內壓下勾方式,配合另一手下壓將胎唇壓入框內。

正確壓入胎唇如左圖,只露出扁平 T-BOLT 白色邊緣。

如果未壓好, T-BOLT 呈現梯形白頭,胎唇外翻。

STEP
05

壓入T型安全扣件(T-Bolt)

正確壓入 T-BOLT 如下圖,T-BOLT 完全無外露。

如果 T-BOLT 未壓確實,明顯可看出 T-BOLT 白色邊緣。

STEP
06

安裝品質檢查

以上示意圖為安裝不良導致T-Bolt在內部斷裂和胎唇外翻。

徒手用力扳開車胎,如果難以翻轉,即表示胎唇和 T-BOLT 壓入確實。

安裝完成

將安裝好之輪組,細看雙面,注意胎唇、T-BOLT 不外露。 一切皆確認完畢即可安心使用NEXO實心車胎。
